观察者模式(行为型)

发表于 分类于 Waline： 本文字数： 11k 阅读时长 ≈ 10 分钟

前言

在网站博客系统中，当我们对某个博主的博客空间比较感兴趣的时候，都会选择订阅该博客，这时候就使我们很方便的获取到博主博客的更新文章了，当我们订阅的博客有更新变化时，它们也自动推送相应的更新通知给所有订阅该博客的订阅者，同时，作为订阅者，可以订阅多个博主博客。像这种一对多的对象之间的依赖关系，一个对象的改变能够影响其他对象的行为，可以通过观察者模式来实现。

观察者模式

观察者用于建立一种对象与对象之间的依赖关系，一个对象发生改变时将自动通知其他对象，其他对象将相应作出反应。在观察者模式中，发生改变的对象称为观察目标，而被通知的对象称为观察者，一个观察目标可以对应多个观察者，而且这些观察者之间可以没有任何相互联系，可以根据需要增加和删除观察者，使得系统更易于扩展

意图

定义对象之间的一种一对多依赖关系，使得每当一个对象状态发生改变时，其相关依赖对象都得到通知并被自动更新。别名包括发布-订阅(Publish/Subscribe)模式、模型-视图(Model/View)模式、源-监听器(Source/Listener)模式或从属者(Dependents)模式。是一种对象行为型模式

参与者

  • Subject
    观察者抽象目标，可以有任意多个观察者观察同一个目标
    提供注册和删除观察者对象的接口
    同时它定义了通知方法notify()。目标类可以是接口，也可以是抽象类或具体类

  • ConcreteSubject
    具体目标，抽象目标子类，它包含有经常发生改变的数据，当它的状态发生改变时，向它的各个观察者发出通知
    实现了在目标类中定义的抽象业务逻辑方法

  • Observer
    抽象观察者，对观察目标的改变做出反应，观察者一般定义为接口
    为那些在目标发生改变时需获得通知的对象定义一个更新接口update()

  • ConcreteObserver
    具体观察者，维护一个指向ConcreteSubject对象的引用
    存储有关状态，这些状态应与目标的状态保持一致
    实现Observer的更新接口update()以使自身状态与目标的状态保持一致

当ConcreteSubject发生任何可能导致其观察者与其本身状态不一致的改变时，它将通知它的各个观察者ConcreteObserver
在得到一个具体目标的改变通知后, ConcreteObserver对象可向目标对象查询信息。
ConcreteObserver使用这些信息以使它的状态与目标对象的状态一致

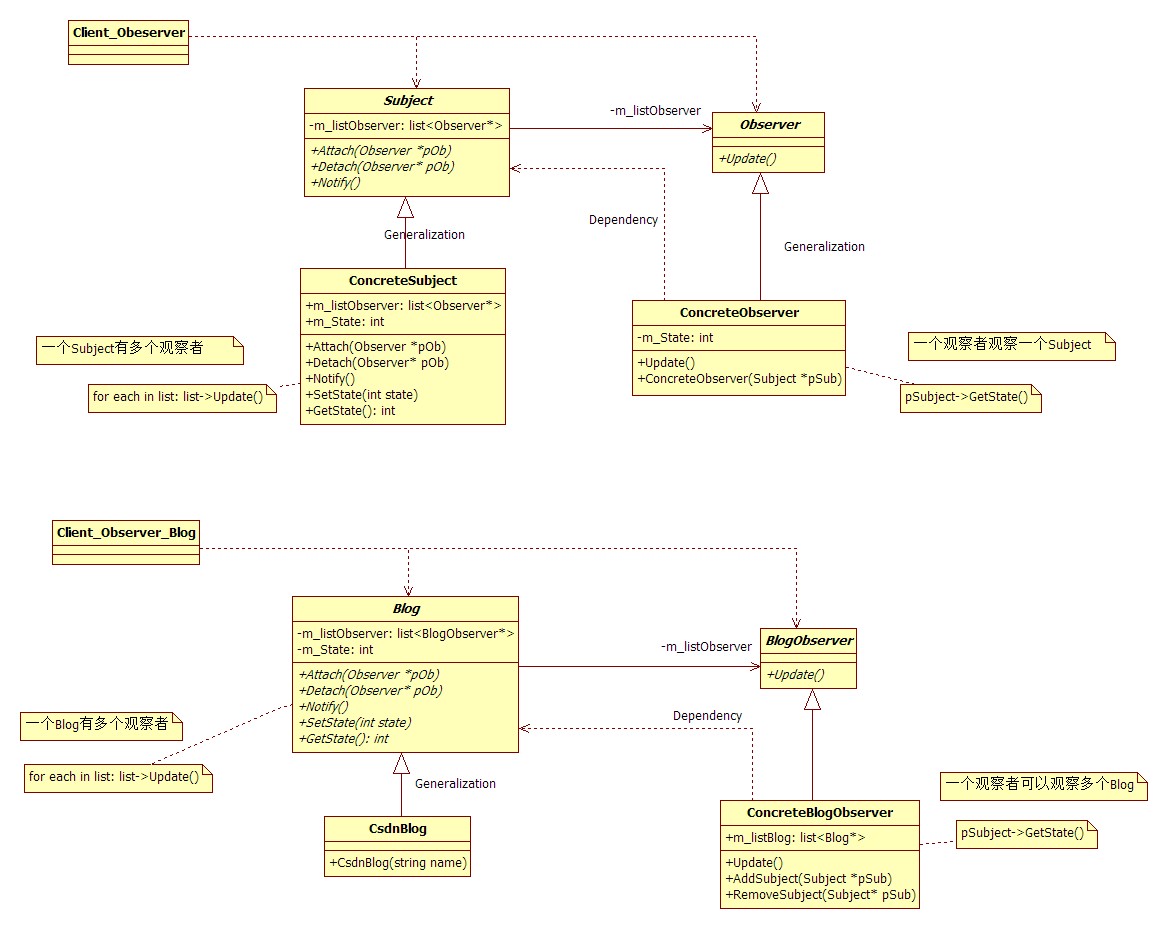

模式结构

observer

代码实现

1.首先定义抽象主题目标类Subject,并声明Notify()接口和增删观察者对象的接口：

1
2
3
4
5
6
7
8
9
10
// Abstract Subject
class Subject
{
public:
    virtual void Attach(Observer *pObserver) = 0;
    virtual void Detach(Observer *pObserver) = 0;
    virtual void Notify() = 0;         // 变化通知接口
    virtual void SetState(int state) = 0;
    virtual int GetState() = 0;
};

2.再定义具体的主题目标类ConcreteSubject,并实现Notify()及增删观察者接口：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// ConcreteSubject
class ConcreteSubject : public Subject
{
private:
    list<Observer*> m_listObserver; // 观察者集合
    int m_State;          // 主题目标状态
public:
    ConcreteSubject(): m_State(0){};
public:
    virtual void Attach(Observer *pObserver)
    {
        m_listObserver.push_back(pObserver);
    }
    virtual void Detach(Observer *pObserver)
    {
        m_listObserver.remove(pObserver);
    }
    virtual void Notify()
    {
        for (list<Observer*>::iterator it = m_listObserver.begin();
             it != m_listObserver.end();
             ++it)
        {
            (*it)->Update(); // 调用各个观察者的update方法
        }
    }
    virtual void SetState(int state)
    {
        m_State = state;
    }
    virtual int GetState()
    {
        return m_State;
    }
};

3.再定义抽象的观察者类Observer,并声明更新接口Update()：

1
2
3
4
5
6
7
// Abstract Observer
class Observer
{
public:
    virtual void Update() = 0;
    virtual void ShowState() = 0;
};

4.然后定义具体的观察者类ConcreteObserver，并实现接口Update():

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// ConcreteObserver
class ConcreteObserver : public Observer
{
private:
    Subject *m_pSubject;  // 具体的观察者维护一个具体的主题目标对象引用
    int m_State; // 观察者状态
public:
    ConcreteObserver(Subject *pSubject): m_pSubject(pSubject),m_State(0) {};//  具体的Observer关联的Subject，调用该Subject的方法Update（）
public:
    virtual void Update()
    {
        m_State = m_pSubject->GetState();  //使主题目标对象状态与观察者状态一致
    }
    virtual void ShowState()
    {
        cout << "Concrete Observer State: " << m_State << endl;;
    }
};

5.测试观察者模式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
void ObserverTest_General()
{
    Subject *pCS = new ConcreteSubject();

    Observer *pCO1 = new ConcreteObserver(pCS);
    Observer *pCO2 = new ConcreteObserver(pCS);

    pCS->Attach(pCO1);
    pCS->Attach(pCO2); // 添加观察者对象到主题目标集合中

    pCS->SetState(100);
    pCS->Notify(); // 通知各个观察者更新状态

    pCO1->ShowState();  // 100
    pCO2->ShowState();  // 100

    pCS->Detach(pCO2);

    pCS->SetState(200);
    pCS->Notify();

    pCO1->ShowState();  // 200
    pCO2->ShowState();  // 100

    SAFE_RELASE_POINTER(pCS);
    SAFE_RELASE_POINTER(pCO1);
    SAFE_RELASE_POINTER(pCO2);
}

6.运行结果：

Concrete Observer State: 100
Concrete Observer State: 100
Concrete Observer State: 200
Concrete Observer State: 100

使用场景

  • 一个抽象模型有两个方面，其中一个方面依赖于另一个方面，将这两个方面封装在独立的对象中使他们可以独立的改变和复用
  • 一个对象的改变将导致一个或多个其他对象也发生改变，而并不知道具体有多少对象将发生改变，也不知道这些对象是谁

优缺点

  • 优点
    • 可以实现表示层和数据逻辑层的分离，定义了稳定的消息更新传递机制，并抽象了更新接口，使得可以有各种各样不同的表示层充当具体观察者角色
    • 观察目标和观察者之间建立一个抽象的耦合。观察目标只需要维持一个抽象观察者的集合，无须了解其具体观察者。由于观察目标和观察者没有紧密地耦合在一起，因此它们可以属于不同的抽象化层次
    • 支持广播通信，观察目标会向所有已注册的观察者对象发送通知，简化了一对多系统设计的难度
    • 满足“开闭原则”的要求，增加新的具体观察者无须修改原有系统代码
  • 缺点
    • 果在观察者和观察目标之间存在循环依赖，观察目标会触发它们之间进行循环调用，可能导致系统崩溃
    • 没有相应的机制让观察者知道所观察的目标对象是怎么发生变化的，而仅仅只是知道观察目标发生了变化

MVC架构中也应用了观察者模式，MVC是一种架构模式，它包含三个角色：模型(Model)，视图(View)和控制器(Controller)。其中模型可对应于观察者模式中的观察目标，而视图对应于观察者，控制器可充当两者之间的中介者。当模型层的数据发生改变时，视图层将自动改变其显示内容

观察者模式具体实例

博客订阅通知问题

使用观察者模式简单实现前言所述的博客订阅通知功能

代码实现
1.定义抽象的目标主题类Blog:

1
2
3
4
5
6
7
8
9
10
11
// Abstract Blog
class Blog
{
public:
    virtual void AttachBlogObserver(BlogObserver *pBlogObserver) = 0;
    virtual void DetachBlogObserver(BlogObserver *pBlogObserver) = 0;
    virtual void Notify()                                        = 0; //  通知
    virtual string GetName()                                     = 0;
    virtual void PublishMsg(string msg)                          = 0;
    virtual string GetMsg()                                      = 0;
};

2.定义具体的目标主题类CsdnBlog,并实现通知接口:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
// Concrete Blog: Csdn Blog
class CsdnBlog : public Blog
{
private:
    list<BlogObserver*> m_listBlogObserver;
    string m_BlogName;
    string m_msg;
public:
    CsdnBlog(string name): m_BlogName(name), m_msg("") {};
public:
    string GetName()
    {
        return m_BlogName;
    }
public:
    virtual void AttachBlogObserver(BlogObserver *pBlogObserver)
    {
        m_listBlogObserver.push_back(pBlogObserver);
        cout << "[Blog Observer]" << pBlogObserver->GetName() << " Attached To " << "[Blog]" << m_BlogName << endl;
    }
    virtual void DetachBlogObserver(BlogObserver *pBlogObserver)
    {
        m_listBlogObserver.remove(pBlogObserver);
        cout << "[Blog Observer]" << pBlogObserver->GetName() << " Detached From " << "[Blog]" << m_BlogName << endl;
    }
    virtual void Notify()
    {
        for (list<BlogObserver*>::iterator it  = m_listBlogObserver.begin();
             it != m_listBlogObserver.end();
             ++it)
        {
            (*it)->Update(this); // Update本Blog对象的Message到所有订阅该Blog对象的Observer
        }
    }
    virtual void PublishMsg(string msg)
    {
        cout << m_BlogName <<  " Send Message: " << msg << endl;
        m_msg = msg;
    }
    virtual string GetMsg()
    {
        return m_msg;
    }
};

3.定义抽象的观察者类BlogObserver,声明Update()接口:

1
2
3
4
5
6
7
class BlogObserver
{
public:
    virtual void Update(Blog *pBlog)     = 0;  // Update指定Blog对象的Message
    virtual string GetName()             = 0;
    virtual void ShowMsg()               = 0;
};

4.定义具体的观察者类ConcreteBlogObserver，实现Update()接口：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
// Concrete Blog Observer
class ConcreteBlogObserver : public BlogObserver
{
private:
    map<Blog*, string> m_mapBlog_Msg;  // 保存订阅的Blog及对应的消息
    string m_BlogObserverName;
public:
    ConcreteBlogObserver(string name): m_BlogObserverName(name) {};
public:
    string GetName()
    {
        return m_BlogObserverName;
    }
public:
    virtual void Update(Blog *pBlog)  // 传入某个主题对象的指针
    {
        cout << "[Blog Observer]" << m_BlogObserverName << " Update Message: " << pBlog->GetMsg() << " From [Blog]" << pBlog->GetName() << endl;

        map<Blog*, string>::iterator it = m_mapBlog_Msg.begin();
        for (;it != m_mapBlog_Msg.end();++it)
        {
            if (((*it).first)->GetName() == pBlog->GetName())
            {
                (*it).second = pBlog->GetMsg(); // 找到了直接替换跟新Msg
                return;
            }
        }
        // 未找到，则插入到map
        if (it == m_mapBlog_Msg.end())
        {
            m_mapBlog_Msg.insert(make_pair(pBlog, pBlog->GetMsg()));
            cout << "[Blog Observer]" << m_BlogObserverName << " Add a New " << "[Blog]" << pBlog->GetName() << endl;
        }
    }

    virtual void ShowMsg()
    {
        cout << "\nShow All Blog Message:" << endl;
        for (map<Blog*,string>::iterator it = m_mapBlog_Msg.begin();
             it != m_mapBlog_Msg.end();
             ++it)       // 显示所有list中的Message
        {
            cout << "[Blog Observer]" << m_BlogObserverName << " Message: " << (*it).second << " From [Blog]" << ((*it).first)->GetName() << "\n" << endl;
        }
        cout << "\n" << endl;
    }
};

5.测试观察者模式:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
void ObserverTest_Blog()
{
    Blog *pCsdn_Tly = new CsdnBlog("Tly_Bloger");
    Blog *pCsdn_Frank = new CsdnBlog("Frank Bloger");

    BlogObserver *pBgOb_A = new ConcreteBlogObserver("A");
    BlogObserver *pBgOb_B = new ConcreteBlogObserver("B");
    BlogObserver *pBgOb_C = new ConcreteBlogObserver("C");

    pCsdn_Tly->AttachBlogObserver(pBgOb_A);
    pCsdn_Tly->AttachBlogObserver(pBgOb_B);
    pCsdn_Tly->AttachBlogObserver(pBgOb_C);

    // 第一个Blog：Tly Blog发布并通知跟新消息到A，B，C Observer
    pCsdn_Tly->PublishMsg("I am Tly");
    pCsdn_Tly->Notify();

    // 依次显示A,B,C Observer订阅的所有Blog（此时均只有Tly)的信息
    pBgOb_A->ShowMsg();
    pBgOb_B->ShowMsg();
    pBgOb_C->ShowMsg();

    pCsdn_Frank->AttachBlogObserver(pBgOb_A);
    pCsdn_Frank->AttachBlogObserver(pBgOb_B);

    // 另外一个Blog：Frank Blog发布并通知跟新消息到A，B Observer
    pCsdn_Frank->PublishMsg("I am Frank");
    pCsdn_Frank->Notify();

    // 依次显示A,B,C Observer订阅的所有Blog（此时有A,B有Tly、Frank,C只有Tly)的信息
    pBgOb_A->ShowMsg();
    pBgOb_B->ShowMsg();
    pBgOb_C->ShowMsg();

    // A 取消订阅了Tly, Tly 重新发布消息到B,C Observer
    pCsdn_Tly->DetachBlogObserver(pBgOb_A);
    pCsdn_Tly->PublishMsg("I am Tly Two");
    pCsdn_Tly->Notify();

    // 依次显示A,B,C Observer订阅的所有Blog的信息
    pBgOb_A->ShowMsg();
    pBgOb_B->ShowMsg();
    pBgOb_C->ShowMsg();

    // A 取消订阅了Frank，Frank 重新发布消息到B Observer
    pCsdn_Frank->DetachBlogObserver(pBgOb_A);
    pCsdn_Frank->PublishMsg("I am Frank Two");
    pCsdn_Frank->Notify();

    // 依次显示A,B,C Observer订阅的所有Blog的信息
    pBgOb_A->ShowMsg();
    pBgOb_B->ShowMsg();
    pBgOb_C->ShowMsg();

    SAFE_RELASE_POINTER(pBgOb_A);
    SAFE_RELASE_POINTER(pBgOb_B);
    SAFE_RELASE_POINTER(pBgOb_C);
    SAFE_RELASE_POINTER(pCsdn_Tly);
    SAFE_RELASE_POINTER(pCsdn_Frank);
}

6.运行结果:

[Blog Observer]A Attached To [Blog]Tly_Bloger
[Blog Observer]B Attached To [Blog]Tly_Bloger
[Blog Observer]C Attached To [Blog]Tly_Bloger
Tly_Bloger Send Message: I am Tly
[Blog Observer]A Update Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]A Add a New [Blog]Tly_Bloger
[Blog Observer]B Update Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]B Add a New [Blog]Tly_Bloger
[Blog Observer]C Update Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]C Add a New [Blog]Tly_Bloger
Show All Blog Message:
[Blog Observer]A Message: I am Tly From [Blog]Tly_Bloger
Show All Blog Message:
[Blog Observer]B Message: I am Tly From [Blog]Tly_Bloger
Show All Blog Message:
[Blog Observer]C Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]A Attached To [Blog]Frank Bloger
[Blog Observer]B Attached To [Blog]Frank Bloger
Frank Bloger Send Message: I am Frank
[Blog Observer]A Update Message: I am Frank From [Blog]Frank Bloger
[Blog Observer]A Add a New [Blog]Frank Bloger
[Blog Observer]B Update Message: I am Frank From [Blog]Frank Bloger
[Blog Observer]B Add a New [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]A Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]A Message: I am Frank From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]B Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]B Message: I am Frank From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]C Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]A Detached From [Blog]Tly_Bloger
Tly_Bloger Send Message: I am Tly Two
[Blog Observer]B Update Message: I am Tly Two From [Blog]Tly_Bloger
[Blog Observer]C Update Message: I am Tly Two From [Blog]Tly_Bloger
Show All Blog Message:
[Blog Observer]A Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]A Message: I am Frank From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]B Message: I am Tly Two From [Blog]Tly_Bloger
[Blog Observer]B Message: I am Frank From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]C Message: I am Tly Two From [Blog]Tly_Bloger
[Blog Observer]A Detached From [Blog]Frank Bloger
Frank Bloger Send Message: I am Frank Two
[Blog Observer]B Update Message: I am Frank Two From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]A Message: I am Tly From [Blog]Tly_Bloger
[Blog Observer]A Message: I am Frank From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]B Message: I am Tly Two From [Blog]Tly_Bloger
[Blog Observer]B Message: I am Frank Two From [Blog]Frank Bloger
Show All Blog Message:
[Blog Observer]C Message: I am Tly Two From [Blog]Tly_Bloger
